Монтаж вентилируемых фасадов – это самый простой способ в кратчайшее время и с     минимальными затратами придать любому зданию совершенный внешний вид и при этом достичь высокого уровня тепловой защиты, что так важно для любой постройки, независимо от его функционального предназначения

Монтаж вентфасада включает в себя следующие этапы:

  • Подготовка здания к утеплению, составление проекта;- Разметка фасада;
  • Монтаж кронштейнов, теплоизоляции и ветрозащиты;
  • Монтаж вертикальных направляющих;
  • Монтаж вентилируемого фасада (металлических кассет, керамогранитных плит, сайдинга).

Подготовка здания к утеплению.

До начала работы по утеплению фасада и монтажа фасадных систем необходимо провести полное исследование фасада, на который будет монтироваться подконструкция.

Исследование должно включать такие работы как: замер и разметка здания, выявление типа и состояния несущих стен здания; проведение испытаний анкерного дюбеля, с помощью которого будет крепиться конструкция. Хорошо ли дюбель будет держаться в стене или стена слишком старая и конструкцию вентфасада не выдержит, это испытание определяет предельно допустимую нагрузку. На основании этих исследований разрабатывается проект по утеплению и монтажу вентфасада для данного здания.

Разметка фасада

Разметка фасада проводится с помощью лазера или теодолита, прицельных шнуров, рулетки и мерных реек. Горизонтальное расстояние между осями делают равным ширине облицовочного материала. Производить разметку фасада следует снизу вверх.

Установка кронштейнов

После подтверждения проекта, мы по уже подготовленным в нем расположениям элементов, сверлим отверстия в фасаде здания и устанавливаем кронштейны при помощи устойчивого к коррозии анкера.

Длина кронштейна зависит от толщины теплоизоляции и вида облицовочных панелей. Количество кронштейнов на квадратный метр фасада зависит от конкретного объекта и обязательно учитывает:
  • предельную допустимую нагрузку;
  • массу облицовочных панелей;
  • ветровую нагрузку;
Длинна фасадной направляющей зависит от этажности объекта, а так же от числа, вида, и размера переходов на фасаде. Нельзя устанавливать кронштейны в предусмотренные по проекту здания деформационные швы.

установка кранштейнов

Монтаж теплоизоляции и ветрозащиты.

Для сверления отверстий используется сверло, соответствующее виду основания и диаметру анкерного фасадного дюбеля. Для изготовления отверстий в основаниях из лёгкого бетона, пустотелого кирпича, пористого кирпича нельзя использовать перфоратор с ударным действием. В кирпичной кладке из фасонного кирпича нельзя сверлить отверстия на стыке двух кирпичей. Глубина отверстия должна быть на 10 мм больше длины дюбеля.

На саморез дюбеля одевается тарельчатая шайба; в монтажное отверстие кронштейна вставляется пластмассовый дюбель и теплоизолирующая прокладка, после чего вся сборка помещается в ранее просверленное отверстие и закрепляется.

Фасадный кронштейн состоит из двух частей - основной несущей части и ответной части, благодаря последней можно регулировать его длину.

Количество теплоизоляционных плит зависит от размеров отдельных стен. Каждая теплоизоляционная плита должна быть прикреплена к стене специальными тарельчатыми дюбелями.

При креплении пленки ветрозащиты следует учитывать следующие правила:

  • - Плёнка крепится с наружной стороны теплоизоляции при помощи тарельчатых дюбелей.
  • - Обязательная площадь нахлеста при соединении должна быть не менее 10 см.
  • - Лицевая сторона пленки должна быть обращена наружу фасада, внутренняя – плотно прикреплена к утеплителю.
  • - Стыки необходимо герметично соединить между собой и с прилегающими конструкциями и элементами при помощи соединительной и уплотнительной лент.
Иначе препятствие проникновению водяного пара будет слабым, что может привести к увлажнению теплоизоляции и нежелательной конденсации влаги.

монтаж ветрозащиты и теплоизоляции

Монтаж направляющих на кронштейны

На фасадные кронштейны, установленные по разметке, монтируются направляющие - основа несущей конструкции.

Направляющая крепится к подвижной части специальными заклёпками или саморезами на расстоянии: от вертикальных граней – 10 мм, от горизонтальных граней – 15мм.

По окончанию монтажа фасадных направляющих подвижная часть фасадного кронштейна крепится к основной саморезами или заклёпками на расстоянии 25мм от конца несущей части кронштейна. .

монтаж направляющих на кранштейны                 монтаж кляммеров

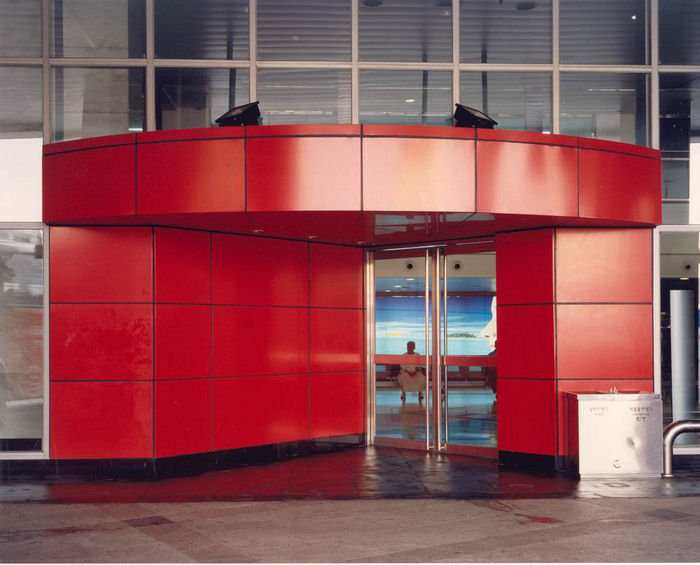

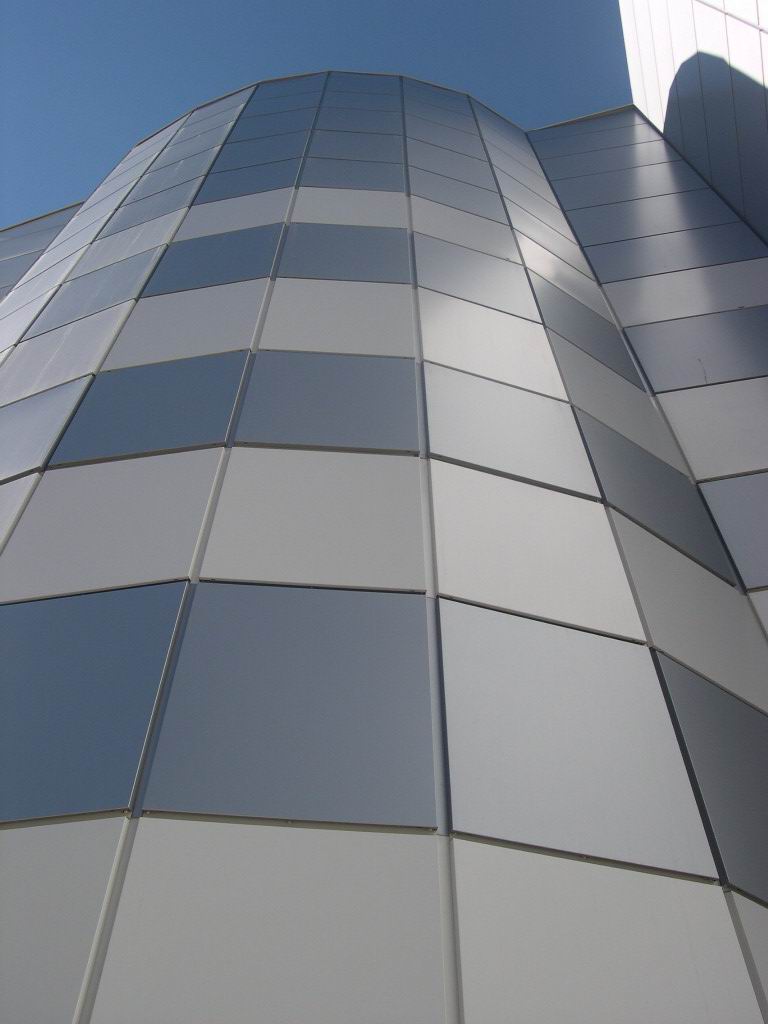

Монтаж металлических кассет

Монтаж металлических кассет проходит в зависисмости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок. Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.

монтаж фасадных кассет

Монтаж керамогранитных плит

Монтаж керамогранита, так же как и кассет, ведут слева направо, снизу вверх. Начинают монтаж плит с установки стартовых кляммеров на направляющие, которые размещают по горизонтальной линии. На них кляммерами рядового крепления крепят керамогранитную плитку, соблюдая зазоры.

монтаж керамогранита

Монтаж сайдинга

Монтаж сайдинга производится так же на подконструкцию. Сайдинг друг с другом крепится специальным замком и саморезами. Крепление листов следует начинать с закрепления саморезом или заклёпкой на горизонтальном уровне 3-4 листов материала. Скрепить эти листы между собой, выровнять и продолжить монтаж. Обрезку листов проводить ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Места среза, сколов и повреждений защитного слоя - окрасить для предохранения сайдинга от кромочной коррозии.

 монтаж сайдинга
